Accessoires de gonflage et d'injection

Gonflage et injection

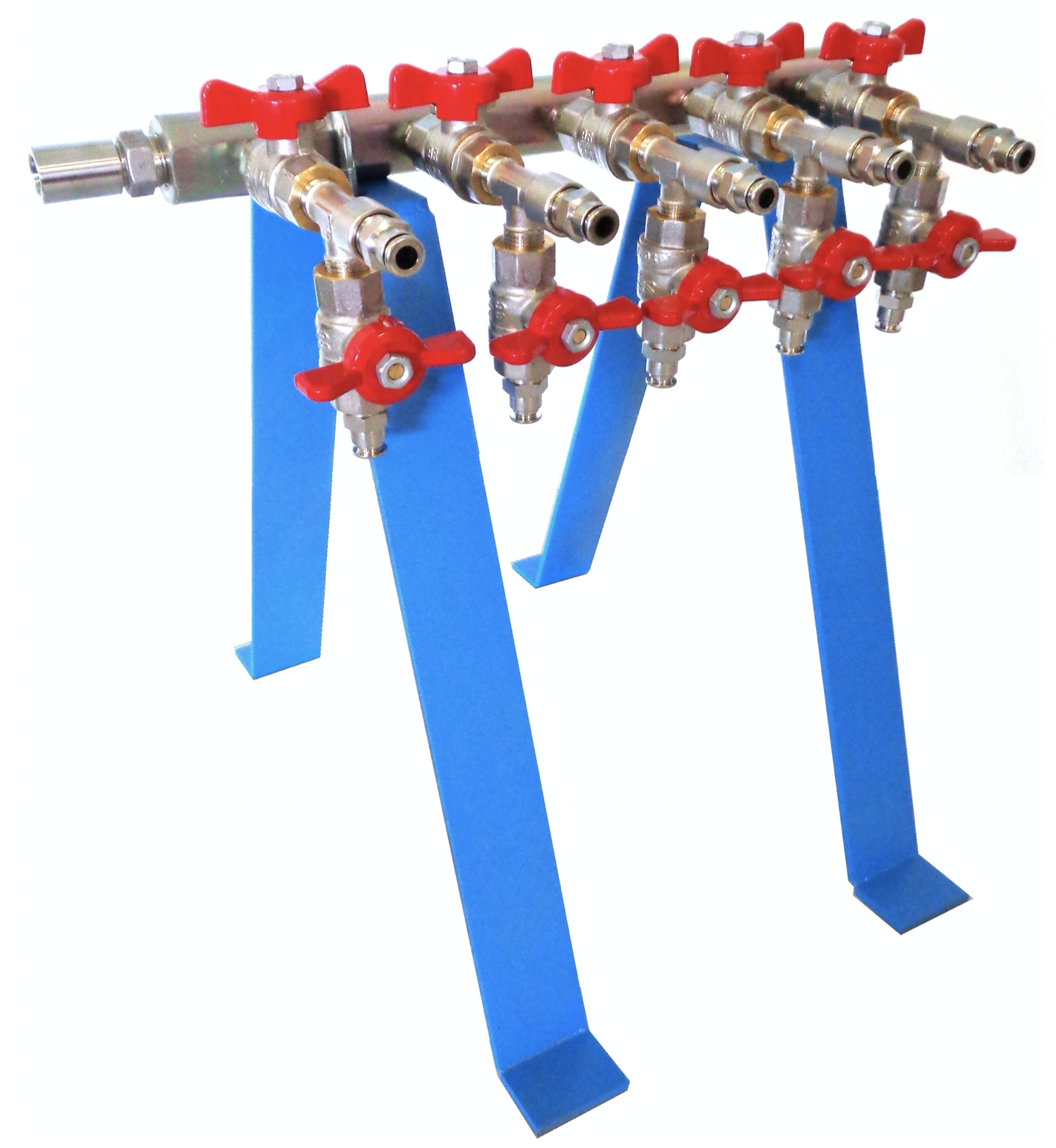

Rampe de distribution

Ce système permet le gonflage de plusieurs obturateurs avec une seule pompe.

Nombre de sorties : 5
Purges individuelles
Longueur : 300 mm
Hauteur : 355 mm
Raccord rapide pour Rilsan Ø6 mm
Pression d’utilisation : 70 bar
Matériaux : Tube acier et vanne laiton

Régulateur de pression pour gonflage à l'azote RPG60

Le régulateur de pression RPG60 est prévu pour le gonflage à l’azote de nos obturateurs. Il est équipé d’une vanne d’isolement et d’une vanne de purge.
Il comporte 3 manomètres, le premier indique la pression bouteille, le second indique la pression détendue, le troizième permet un contrôle permament de la pression de l’obturateur une fois la vanne d’isolement fermée.
La plage de régulation standard est de 0-60bar, d’autres gammes sont disponibles sur demande.

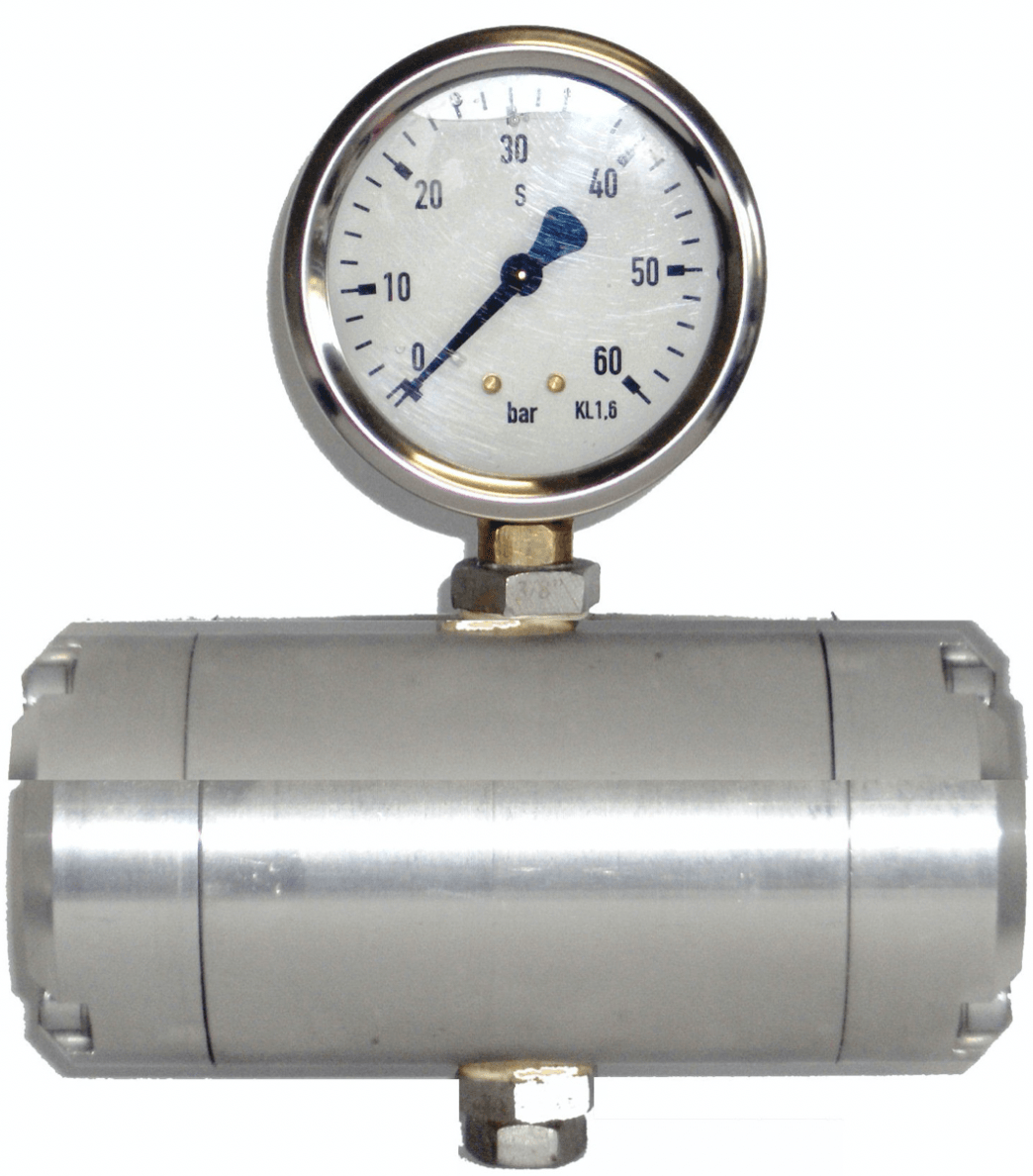

Séparateur de manomètre

SM70

Les séparateurs de manomètre SM70 sont prévus pour les chantiers d’injection.
Leur membrane tubulaire en caoutchouc résiste aux fluides abrasifs comme le coulis de ciment. Facilement démontables, le remplacement de la membrane ne nécessite aucun outil spécifique. Un bouchon de remplissage situé sur le côté opposé au manomètre facilite leur remplissage de liquides tel que le glycol. Ils sont livrés avec ou sans manomètre.

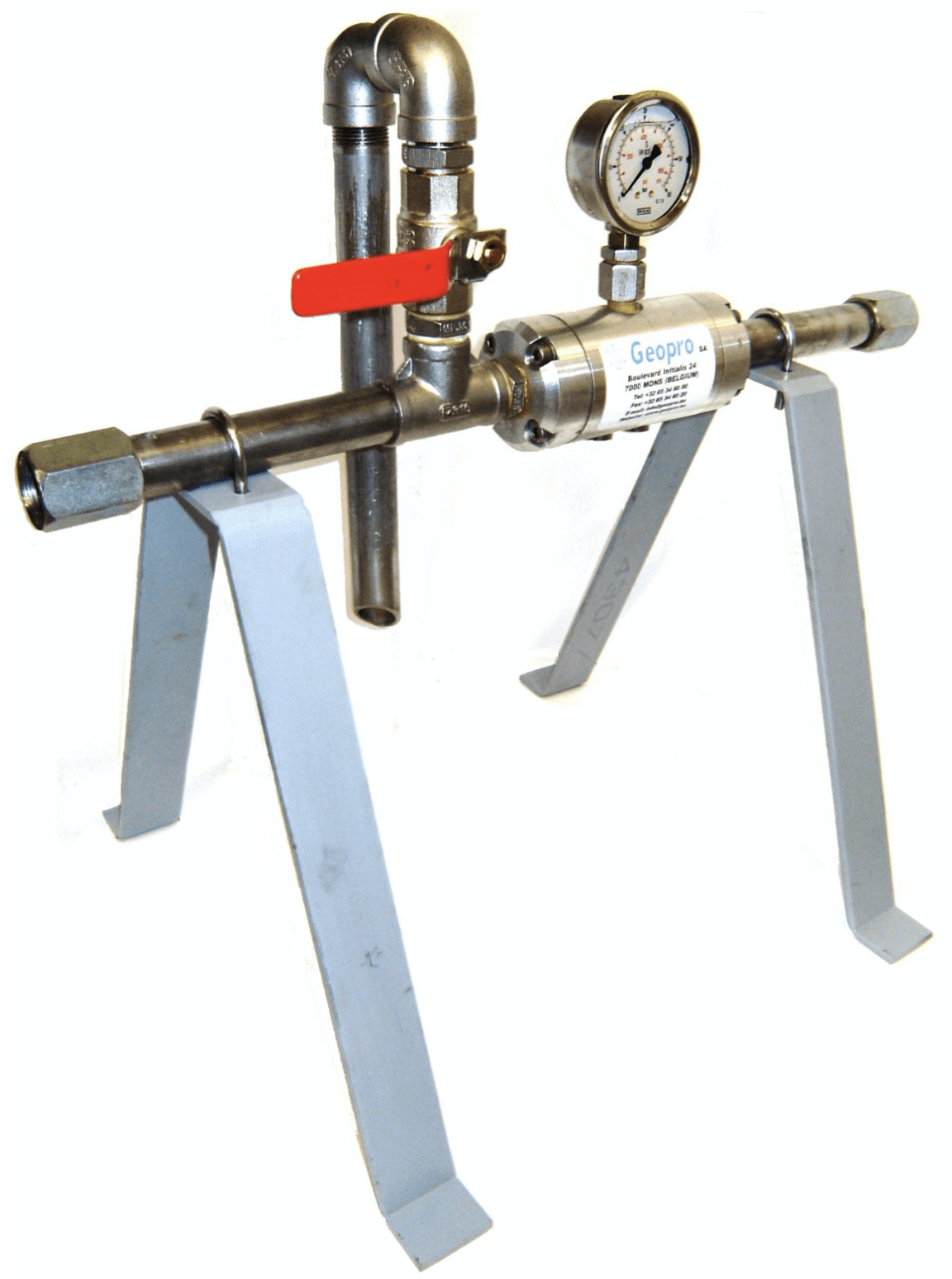

Les séparateurs de manomètre SMC70 sont disponibles pour une utilisation immédiate sur chantier. Ces ensembles sont composés d’un châssis démontable en acier, d’un séparateur de manomètre avec manomètre 0-100bar et d’une vanne de décharge.

SMC70

Référence Passage (DN) Connexion (BSP) Longueur (mm) Pression de service (bar)
SM70-20 20 - 3/4" 140 70
SM70-25 25 - 1" 140 70
Référence Passage (DN) Connexion (BSP) Longueur (mm) Hauteur (mm)
SMC70-20 20 - 3/4" 500 550
SMC70-25 25 - 1" 520 580
