Obturateurs bi-tube
Obturateurs bi-tube
Les obturateurs bi-tube sont principalement utilisés pour l’injection de résine bi-composant. Ils sont équipés de deux tubes traversant de même diamètre pour un rapport de mélange de 1/1.
La conception de ces obturateurs à deux tubes traversant assure le mélange au-dessous de l’obturateur et évite ainsi le durcissement de la résine à l’intérieur de celui-ci.

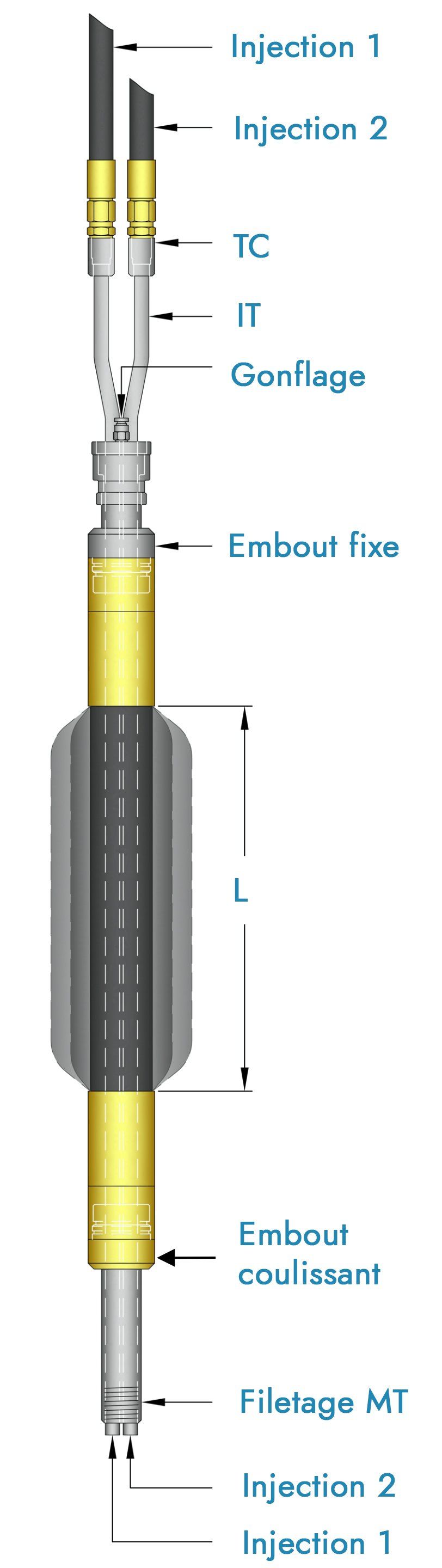

Comme pour les obturateurs classiques, la longueur L de l’élément dilatable est déterminée en fonction de l’utilisation dans un tube ou en trou nu ; on utilisera des dilatables longs pour une application en trou nu afin d’éviter le contournement lors de l’injection. Les longueurs standards sont 500 et 1000.
Ces obturateurs bi-tube sont disponible du diamètre 42 au diamètre 102mm, d’autres diamètres et configurations sont réalisables sur demande.

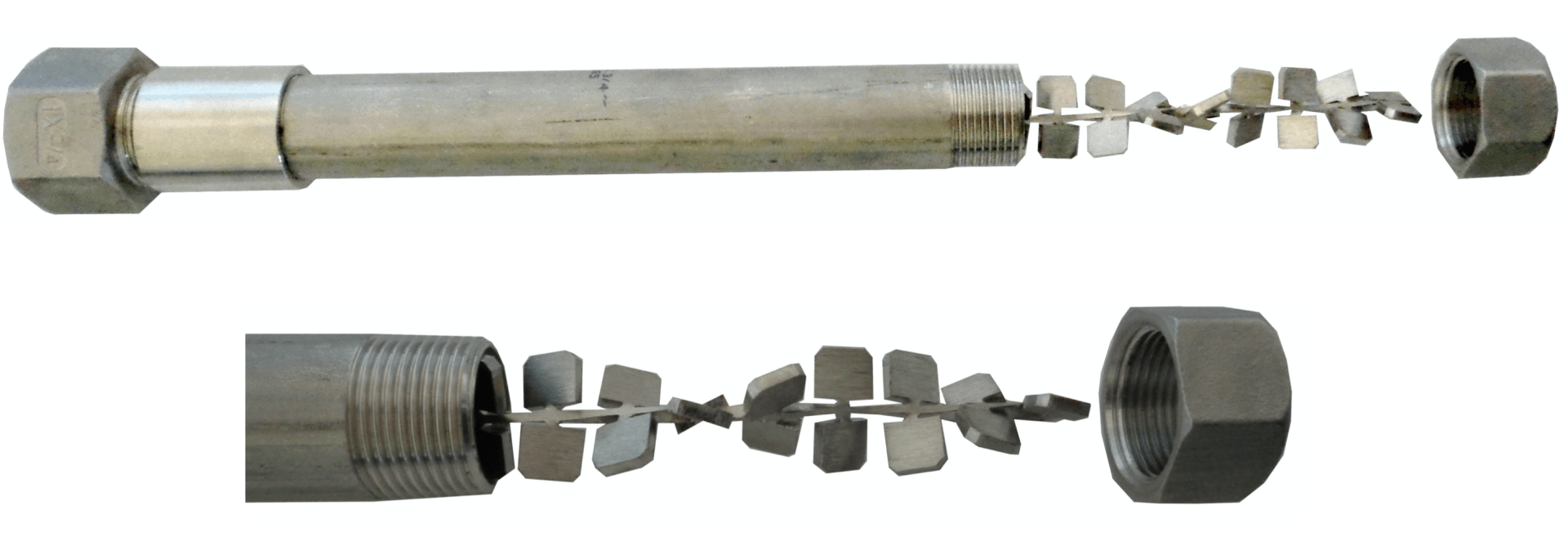

Un filetage en partie basse de l’obturateur (MT) permet le montage d’un mélangeur statique (Optionnel)
| Diamètre obturateur (mm) | Dilatation Max. (mm) | Connexion supérieur "TC" | Tube d'injection "IT" | Orifice de gonflage |
|---|---|---|---|---|
| 42 | 90 | 1/4" BSP | 8 x 1 mm | 1 x 1/8" BSP |
| 56 | 110 | 3/8" BSP | 12 x 1,5 mm | 1 x 1/8" BSP |
| 72 | 150 | 3/8" BSP | 3/8" (17,15 x 2,31) | 1 x 1/8" BSP |
| 85 | 170 | 1/2" BSP | 1/2" (21,34 x 2,77) | 1 x 1/8" BSP |
| 102 | 190 | 1/2" BSP | 1/2" (21,34 x 2,77) | 1 x 1/8" BSP |
Toutes les dimensions et caractéristiques sont données à titre indicatif
Nous nous réservons le droit de les modifier sans préavis
