Obturateurs simples et doubles
Obturateurs gonflables simples et doubles ZI (28 - 102 mm)
Les obturateurs simples et doubles sont principalement utilisés pour l’injection de coulis de ciment et les essais de perméabilité.

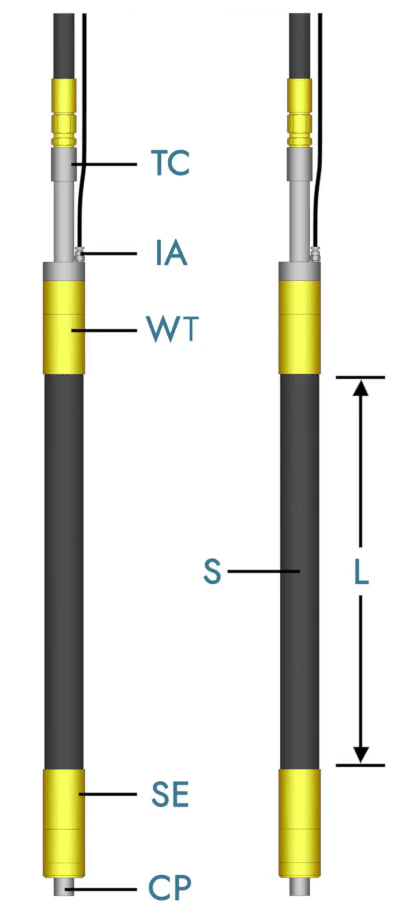

Les composants principaux d’un obturateur simple sont un
élément dilatable S
monté sur une
structure métallique WT
et un
embout coulissant SE
en partie basse.
L’injection se fait au travers d’un
tube central CP
en acier inoxydable et le gonflage par
un raccord IA.
La longueur L
de l’élément dilatable est déterminée en fonction d’une utilisation sous tube ou en trou nu ; on utilisera des dilatables plus longs pour une application en trou nu afin d’éviter les contournement lors de l’injection.
Les longueurs standards sont :
●
L.300 mm
pour les obturateurs Ø28, 30 et 42mm
●
L.500 et 1000 mm
pour les obturateurs Ø28, 30, 42, 56, 72, 85, 102,130 et 170mm
●
L.1000
pour les obturateurs Ø210, 255 et 285 mm
D’autres longueurs peuvent être réalisées sur demande.

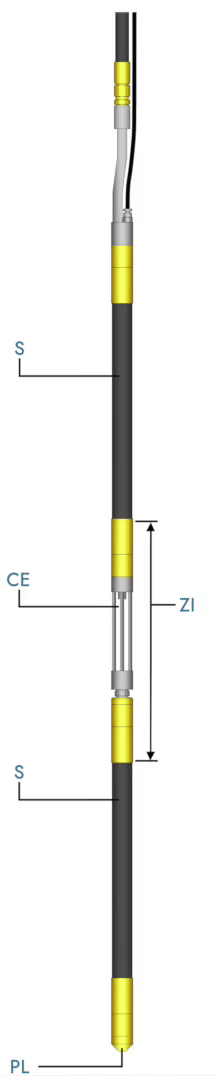

Les obturateurs simples se transforment facilement en obturateurs doubles
ZI
à l’aide d’un
élément central CE, d’un second
élément dilatable S
et d’un
bouchon PL
(à l’exception des Ø130 et 170 qui seront eux systématiquement proposés en version
WTP.
Les
éléments CE
du diamètre 56 à 102mm sont constitués d’un tube perforé du même diamètre que l’ensemble de l’obturateur, pour les diamètre 28, 30 et 42mm, ces
éléments CE
sont des cages constituées de 4 tubes.
Cette construction avec une zone d’injection constante est particulièrement bien adaptée pour l’injection des micropieux et les injections en tubes à manchettes.
Dimensions et caractéristiques principales des obturateurs simples et doubles
| Diamètre nominal (mm) | Connexion supérieure "TC" | Tube central "CP" Diamètre intérieur (mm) | Dilatation max. Diamètre (mm) | Diamètre d'utilisation max. (mm) | Orifice(s) de gonflage |
|---|---|---|---|---|---|
| 28 | 3/8" BSP | 8 | 55 | 50 | 1X 1/8" BSP |
| 30 | 3/8" BSP | 8 | 55 | 50 | 1X 1/8" BSP |
| 42 | 1/2" BSP | 17 | 98 | 90 | 2X 1/8" BSP |
| 56 | 3/4" BSP | 20 | 125 | 110 | 2X 1/8" BSP |
| 72 | 1" 1/4 BSP | 35 | 160 | 150 | 2X 1/8" BSP |
| 85 | 1" 1/4 BSP | 35 | 185 | 170 | 2X 1/8" BSP |
| 102 | 2" BSP | 53 | 200 | 190 | 2X 1/8" BSP |
| 130 | 3" BSP | 83 | 270 | 240 | 2X 1/4" BSP |
| 170 | 3" BSP | 83 | 350 | 320 | 2X 1/4" BSP |
Toutes les dimensions et caractéristiques sont données à titre indicatif.
Nous nous réservons le droit de les modifier sans préavis.
Pressions de service
Pression de service maximum des obturateurs

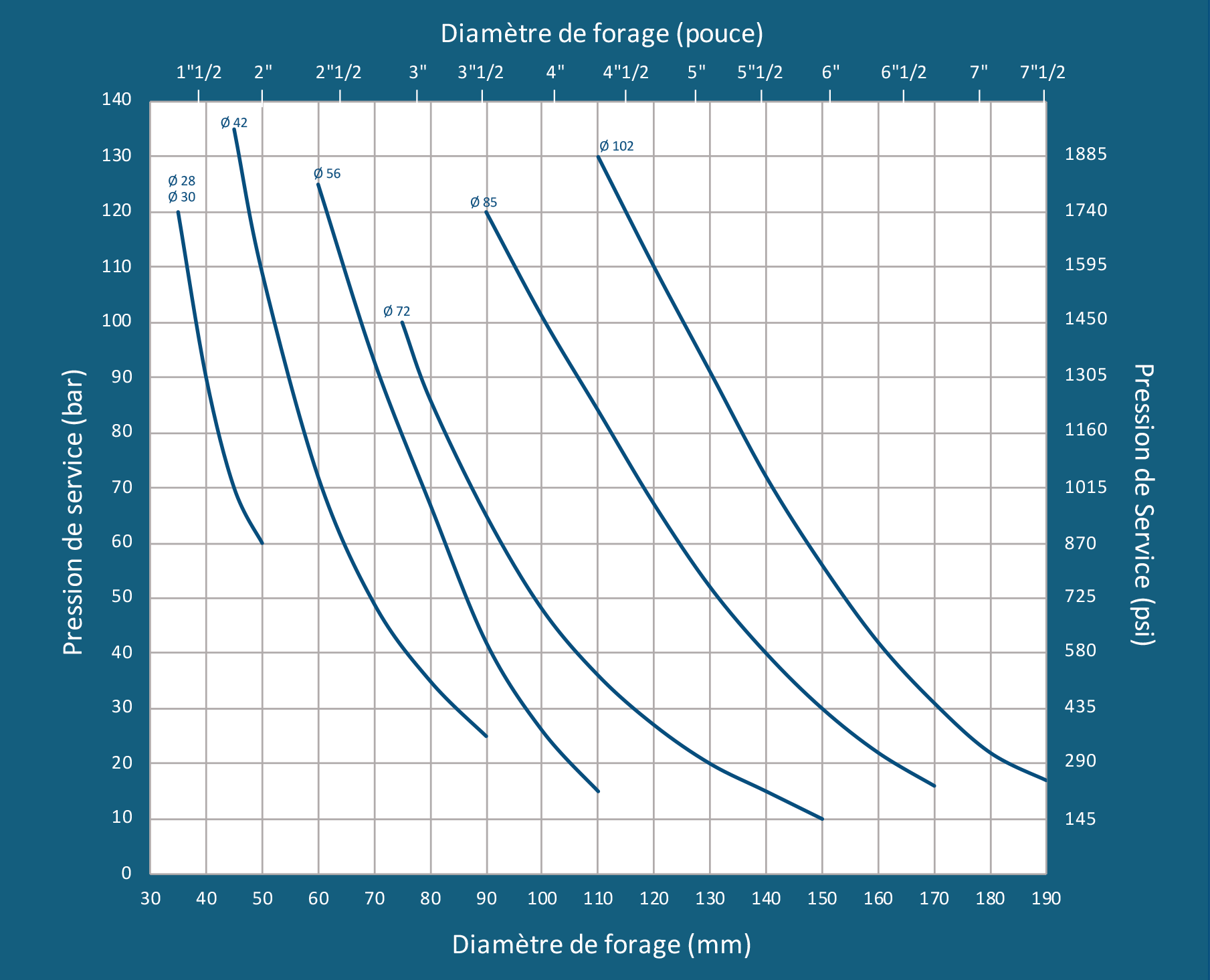

de Ø28 à Ø102 mm en fonction du diamètre de forage

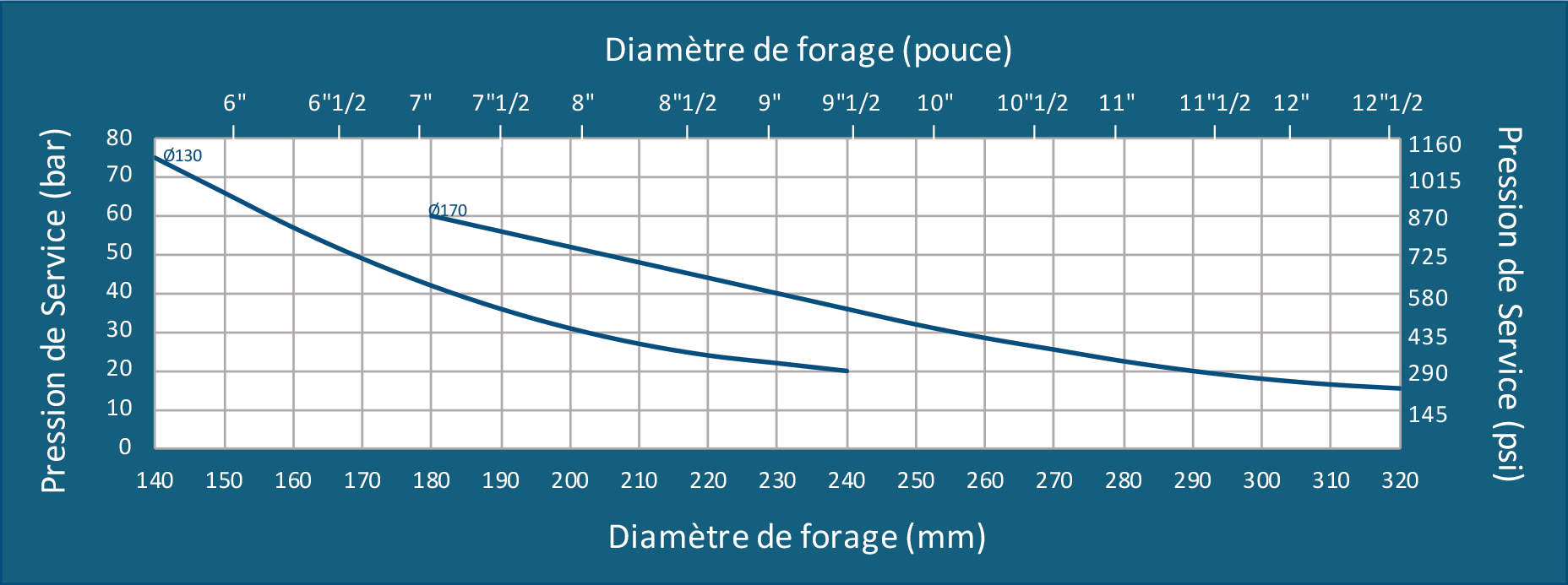

Pression de service maximum des obturateurs de Ø130 à Ø170 mm en fonction du diamètre de forage

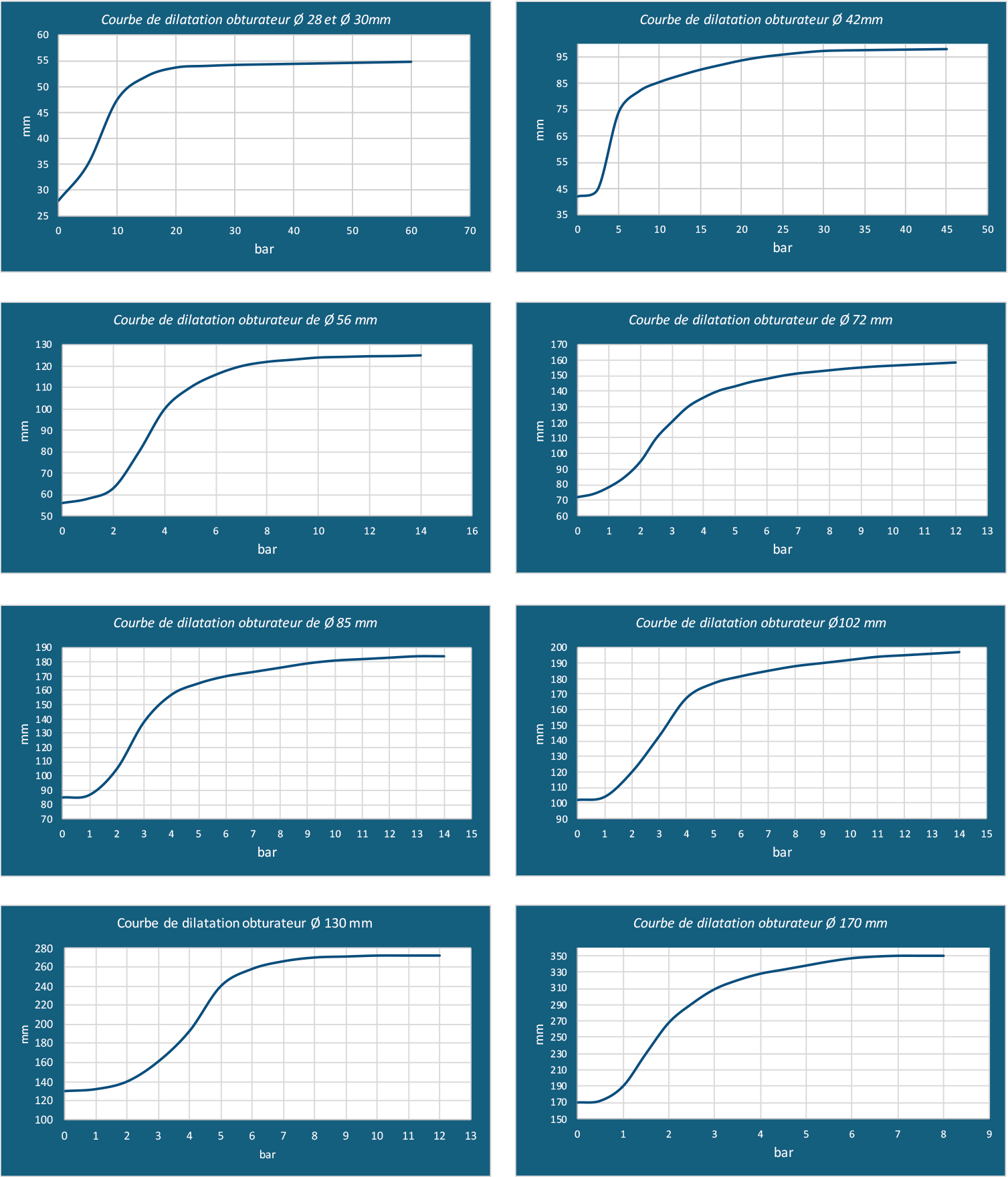

Courbes de dilatation
Ces courbes sont données à titre indicatif et peuvent varier légèrement selon les lots de fabrication.
