Obturadores para pruebas de permeabilidad
Obturadores para pruebas de permeabilidad
Obturadores Wireline

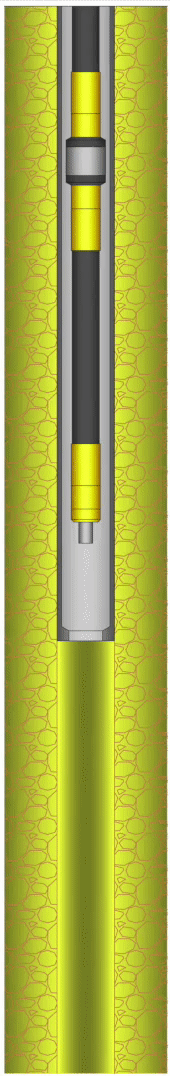

Obturadores Tipo "A"
El obturador "Wireline" es un sistema para realizar ensayos de permeabilidad durante la perforación. Los ensayos se realizan sin extraer la sarta de perforación, lo que reduce el tiempo de prueba. Los obturadores están disponibles para todos los tipos de tubos testigo "Wireline" en los diámetros N, H y P.

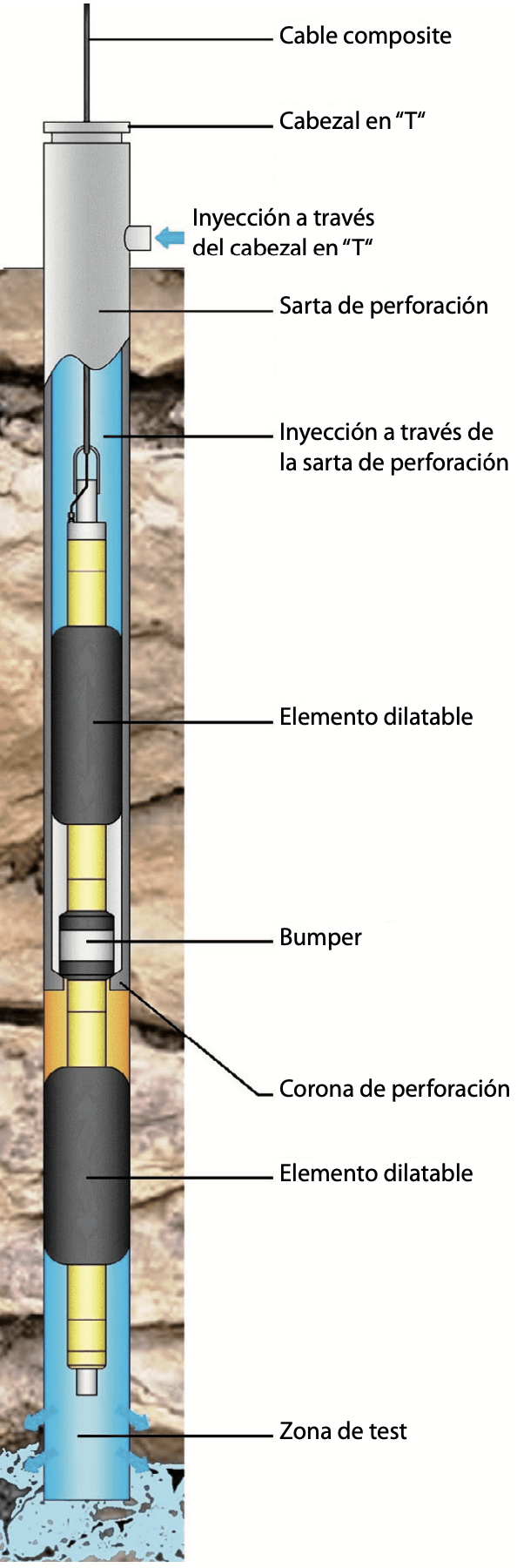

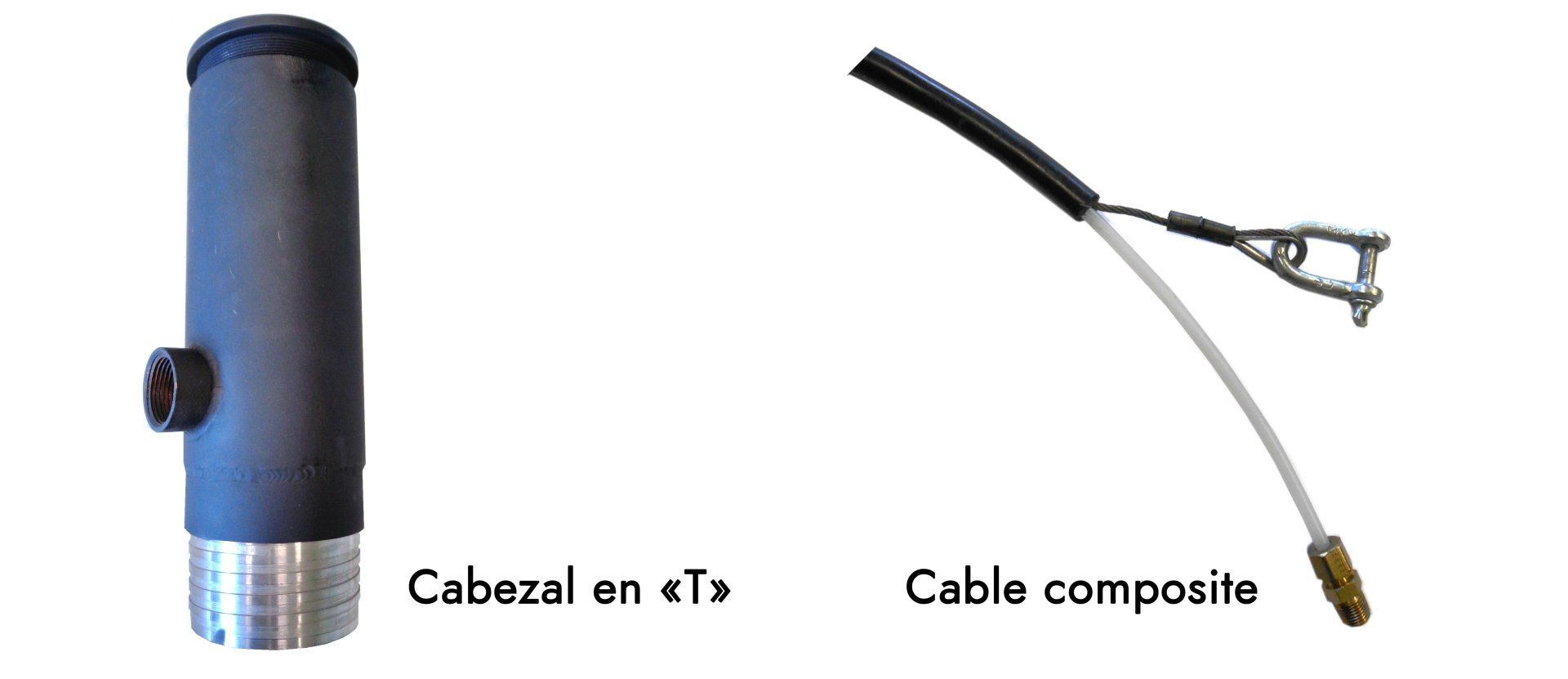

El obturador "Wireline" se compone de un adaptador de posición que viene a sentarse sobre el respaldo interior de La Corona. Este adaptador permite posicionar los elementos dilatables. El "cable composite" compuesto de un tubo de nylon para el inflado y de un cable de acero para maniobrar el obturador "Wireline" à la superficie. En la boca de la sarta se coloca una cabeza especial en "T". Esta cabeza en "T" mantiene la presión durante el ensayo.
Estos obturadores están disponibles en version simple (Tipo A y A+), en version doble (Tipo B) .
Especificaciones
| Diámetro nominal de la sarta Wireline | N | H | P | S |
| Diámetro de la perforación (mm) | 76 | 96 | 122 | 146 |
| Diámetro del obturador (mm) | 42 | 56 | 72 | 85 |
| Paso interno del obturador (mm) | 17 | 20 | 35 | 35 |
| Presión máxima de servicio (bar) | 40 | 35 | 30 | 35 |

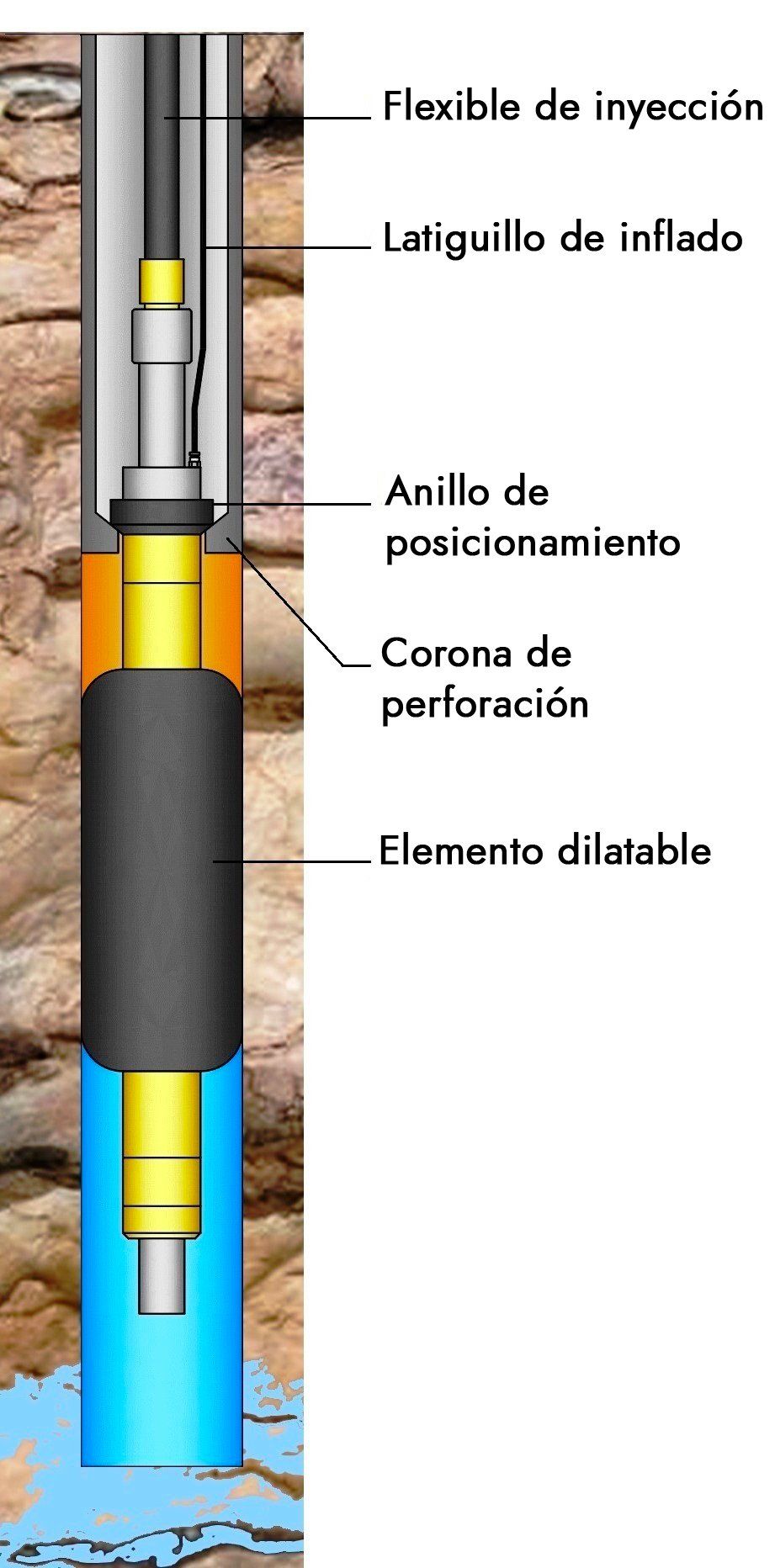

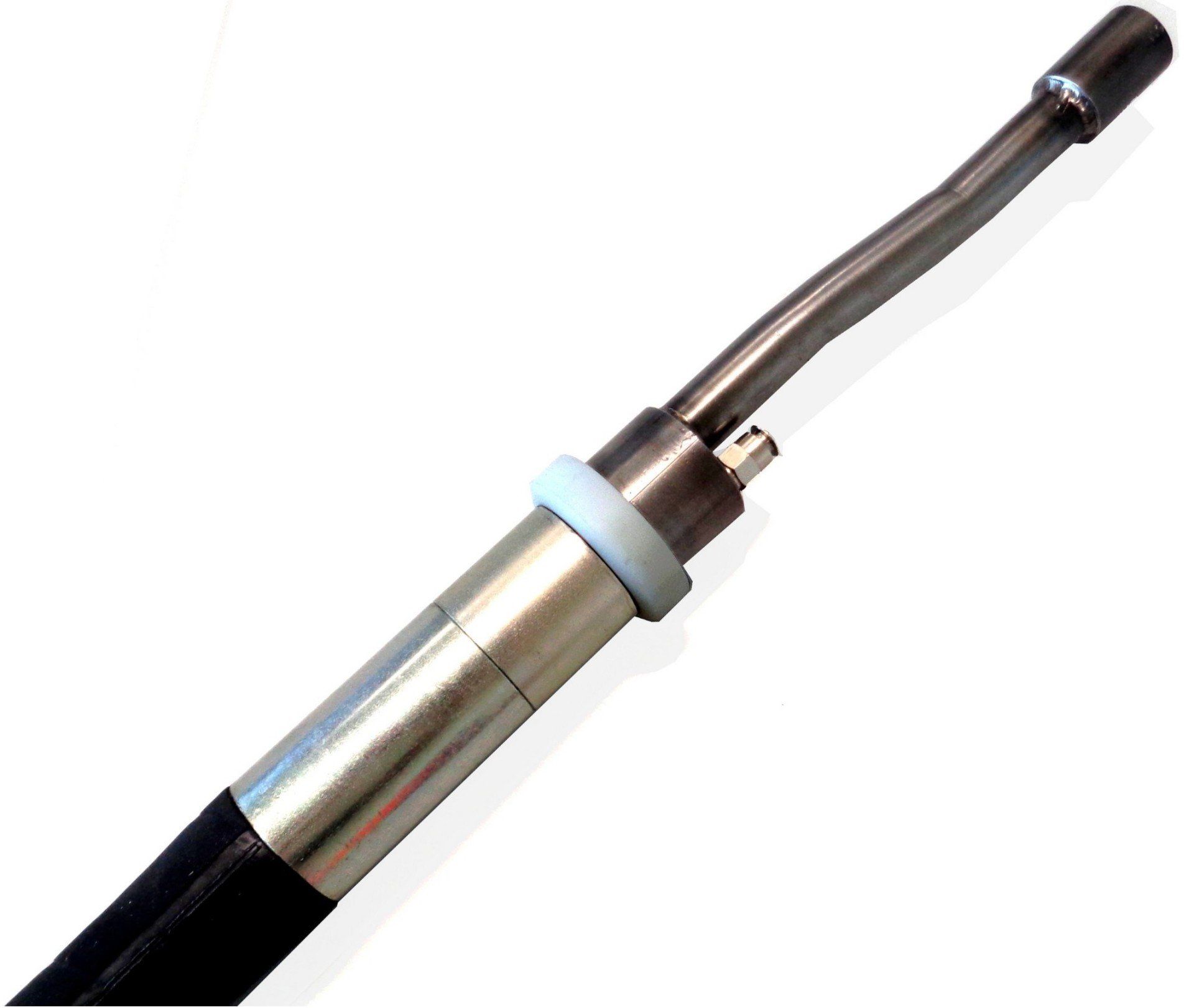

Obturador con anillo de posicionamiento
Para realizar pruebas de permeabilidad a medida que el sondeo avanza a baja profundidad, los obturadores se pueden equipar de un anillo de posicionamiento el cual se va a sentar por el interior de la corona de perforación. La inyección se realiza a través de un flexible de inyección.
Obturadores Tipo "B"

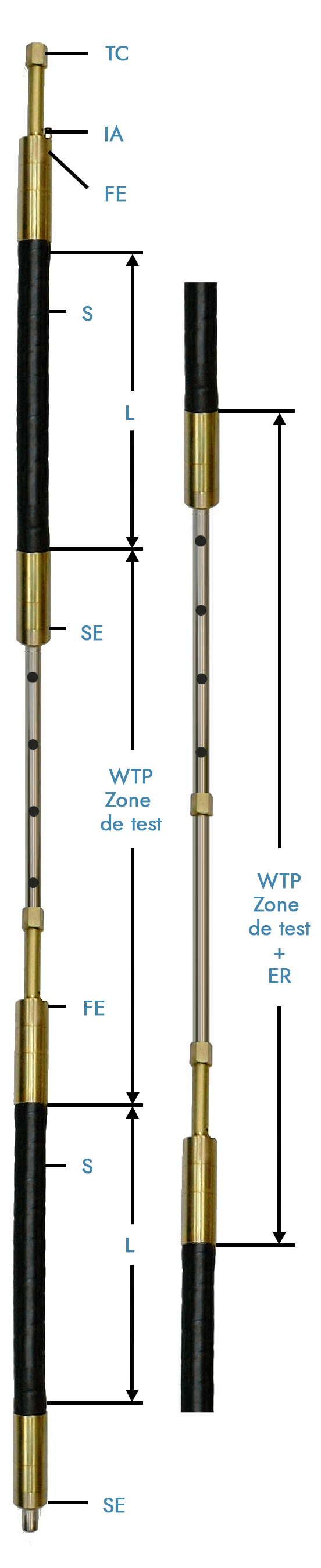

Obturadores dobles WTP (42-170mm)
Estos obturadores están concebidos para pruebas de permeabilidad, están disponible del diámetro Ø42 a 170mm.
Les principales elementos que constituye el obturador son :
La parte superior esta equipada de un adaptador de inflado IA situado sobre el término fijo superior FE. El tubo del obturador superior esta perforado en su parte baja. Las pruebas se realizan por medio de inyecciones de agua al suelo a través de éste tubo.
La parte inferior esta formada, de un término fijo FE en su extremo superior más un tubo interior. Este término fijo FE no tiene orificio de inflado.
Estos dos elementos constituyen el obturador doble
modelo WTP.
La distancia entre las dos gomas de dilatación puede ser aumentada muy fácilmente agregando un tubo de extensión ER. Los fluido de inflado circulan por éste tubo de extensión para inflar la parte inferior.
En este modelo de obturador la línea de inflado hacia la manga inferior están por dentó de la zona de inyección.
Los largos estándar de la zona de test
WTP
son de
500 y 1000 mm
para los obturadores de 42 à 102 mm y solamente de 1000 para los obturadores de 130 y 170 mm.
