Los obturadores simples y dobles son utilizados principalmente para realizar inyecciones de lechada de cemento y pruebas de permeabilidad.
Los componentes principales de un obturador simple son, elemento dilatable S montado en una estructura metálica WT y un terminal deslizante SE en parte baja. La inyección se hace a través de un tubo central CP en acero inoxidable y se infla a través de una conexión IA.
Los obturadores bitubo son utilizados principalmente para las inyecciones de resinas bi-componentes. Están equipados de dos tubos del mismo diámetro que lo atraviesan con una proporción de mezcla 1/1.
El diseño de estos obturadores con dos tubos internos permite que la reacción química se realice a la salida de éste evitando el endurecimiento de las mescla en su interior.
Estos están constituidos principalmente de un tubo central y de una funda en caucho. La dilatación de la goma de caucho se hace a través de una llave o una manivela.
Su principal utilización son las inyecciones de superficie. También puede utilizarse para hace pruebas de permeabilidad en superficie.
La dilatatión máxima de estos obturadores es de 15%.
El obturador "Wireline" es un sistema para realizar ensayos de permeabilidad durante la perforación.
Los ensayos se realizan sin extraer la sarta de perforación, lo que reduce el tiempo de prueba. Los obturadores están disponibles para todos los tipos de tubos testigo "Wireline" en los diámetros N, H y P.
El obturador "Wireline" se compone de un adaptador de posición que viene a sentarse sobre el respaldo interior de La Corona. Este adaptador permite posicionar los elementos dilatables
En la ausencia de un obturador el agua extraída puede :
- Estar influenciada por la atmosfera exterior por contacto con la superficie
- Permite la mezcla de aguas (pérdidas, oxidación, ausencia de conducto)
Con obturador :
- El bombeo es selectivo y se efectúa solamente en la napa freática elegida.
- La cámara de bombeo esta aislada por to cual esta protegida de contaminación proveniente de la superficie.
- La ausencia del contacto del agua con el aire reduce la actividad microbiológica.
- La zona de bombeo queda presurizada.
Geopro amplia su gama estándar y propone tres nuevos obturadores inflables de grandes diámetros, Ø210mm, Ø255mm y Ø285mm.
Estos obturadores están diseñados para aplicaciones tales como las pruebas de bombeo, puesta en producción de pozo de agua, inyecciones, ensayos de permeabilidad en pozos de diámetros desde Ø220 à Ø500 mm.
Descubre la Bomba manual de inflado VHP100 y la Bomba elevadora de presión P160 para inflado de obturadores.
La bomba PGP-35-5 de accionamiento neumático es una bomba de pistón de doble efecto que permite la inyección a presión de fluidos tales como agua, lechada de cemento o lodo bentonítico.
Funciona sobre el principio de una relación de sección entre dos pistones. Esta relación es igual a 5 (en la versión estándar) para una presión de trabajo de 35 bar.
Su peso y tamaño reducidos la hace muy idónea para obras de espacio limitado y permite evitar el desplazamiento de equipos pesados.

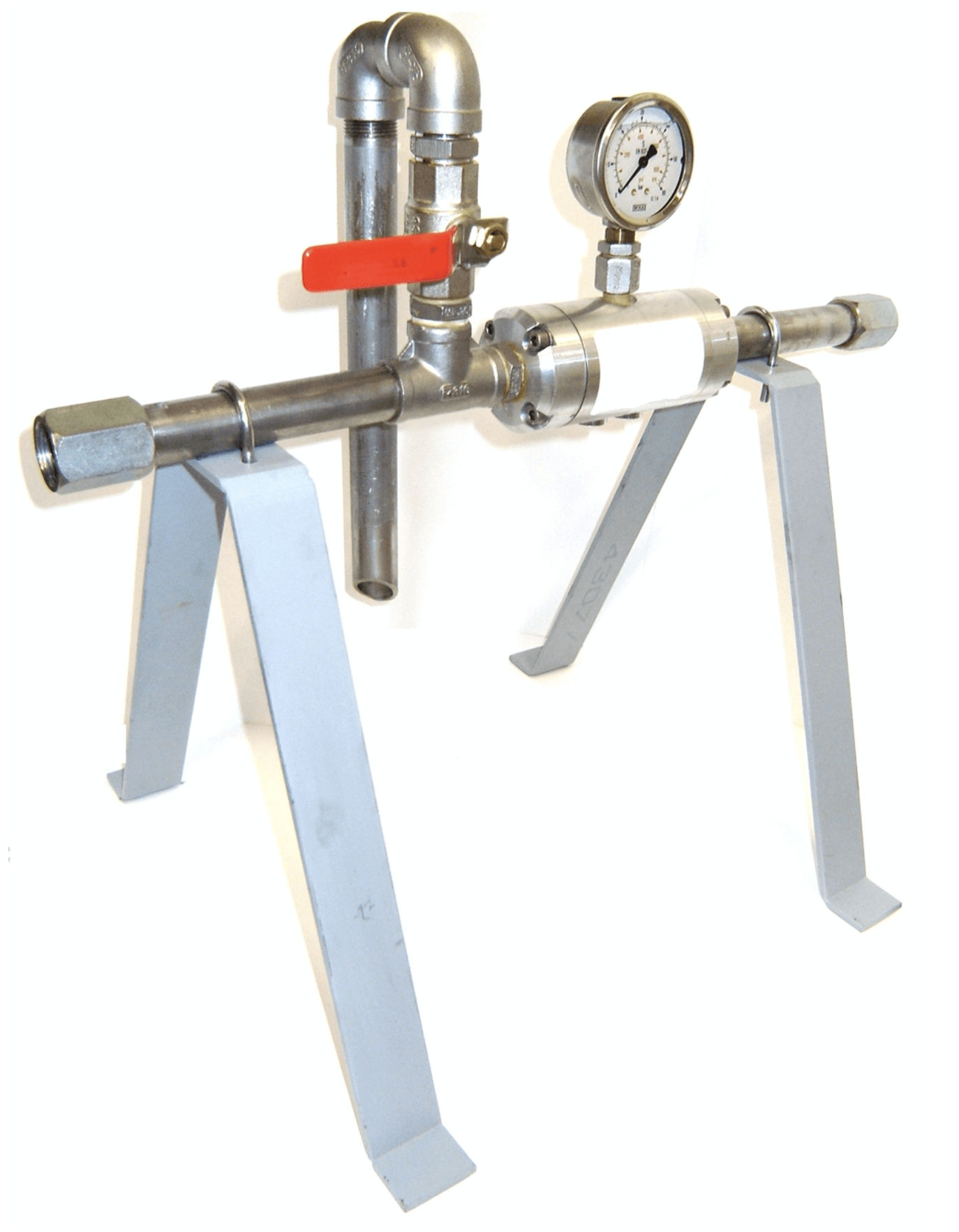

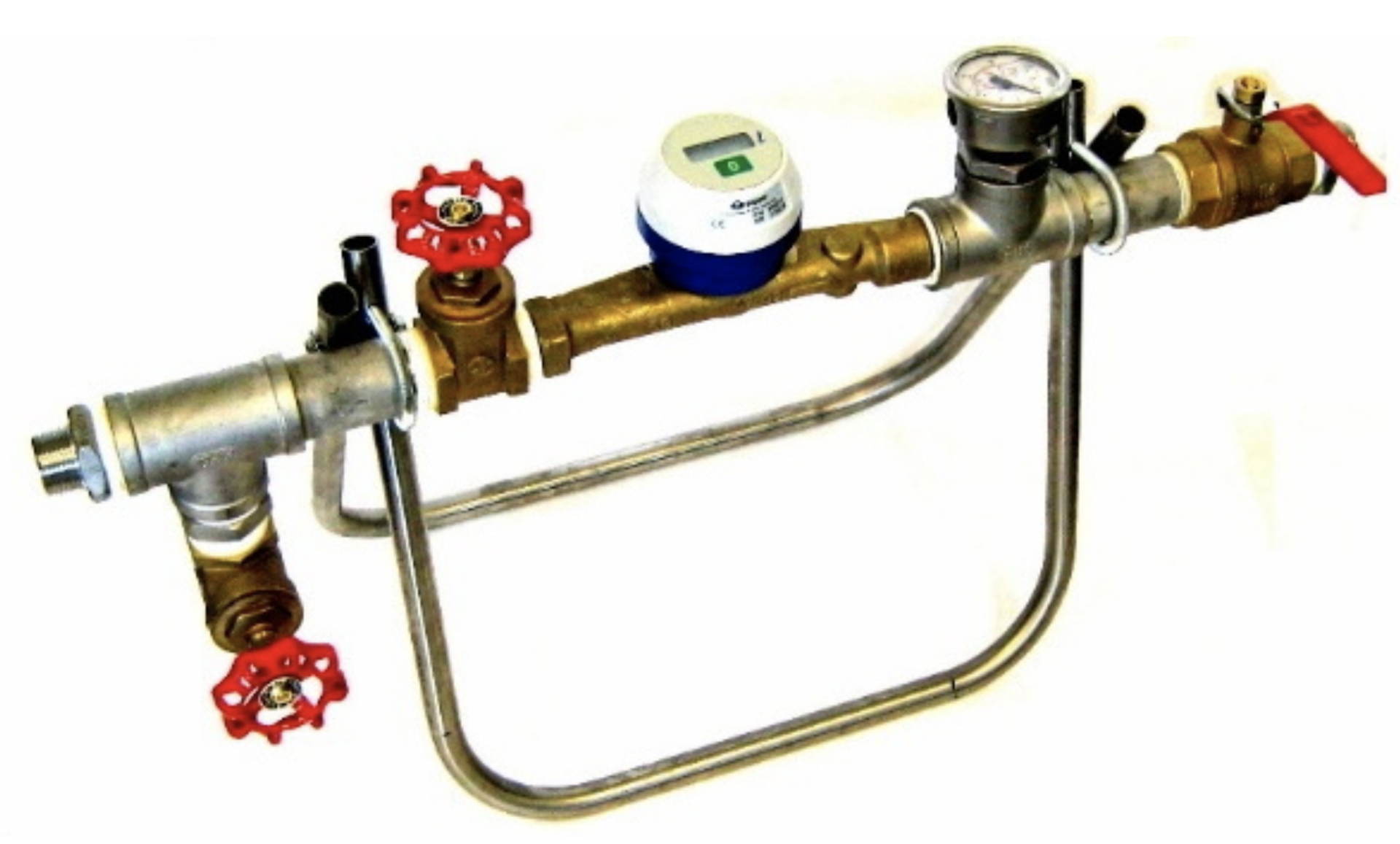

Descubre la línea de inflado Multi-packers, el regulador de presión para el inflado con gas RPG60 y el separador de manómetro Geopro.

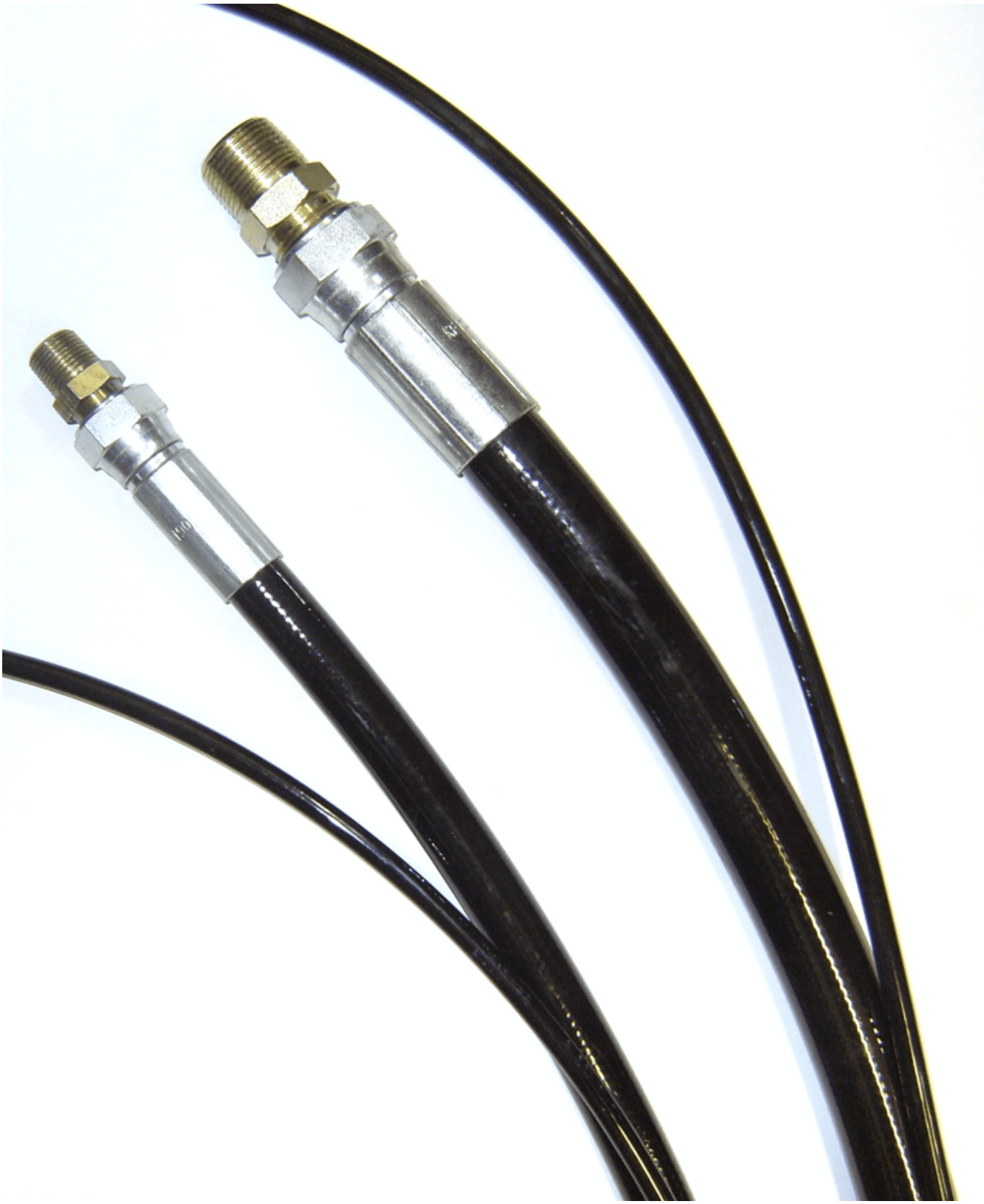

Descubre nustras diferentes mangueras :
- Mangueras dobles termosoldadas
- Manguera de inyección
- Mangueras de baja presión con acoplamientos rápidos
- Mangueras de inflado reforzadas con acoplamiento recuperable
Descubre nuestras diferentes sondas de nivel :
- Modelo 010 con marco triangular
- Modelo 025 con marco y manilla
- Modelo 015
Haga clic aquí para obtener más información
